DMS Linear Rails and Blocks

General Specifications
Application examples

In bedding technology, new series of ball systems ensure lower friction and higher sensitivity.

Linear rails and blocks of various size can be preferred depending on moment requirement.

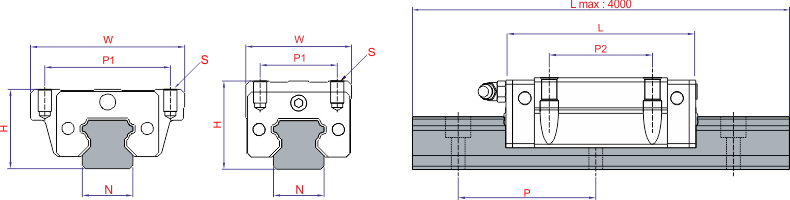

Stock Code	Stock Name	Type	K	P	Ød	ØD	h	H	H1	P1	P2	L	S	W	N	Static Kg	Dynamic Kg	Uzunluk (mm)	Cad
																	Filter
4.003.04.15.02	Linear Rail 15 - Soundless	Sadece GEH 15 ile kullanılır	12,5	60	3,5	6	4,5	-	-	-	-	-	-	-	15	-	-		LİNEER RAY 15 LİK SESSİZ Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.15.03	Linear Block 15 Low Narrow - Soundless	GEH 15 CA	-	-	-	-	-	24	19,5	26	26	56,8	M4	34	-	1619	783		BİLYALI ARABA DAR ALÇAK SESSİZ Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.15.01	Linear Rail 15	GHR 15	15	60	4,5	7,5	5,3	-	-	-	-	-	-	-	15	-	-		4.003.04.15.01_ghr 15 ray 4000h Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.15.04	Linear Block 15 Low Narrow	GHL 15 CA	-	-	-	-	-	24	19,5	26	26	61,4	M4	34	-	1697	1138		3.1 B GHL 15 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.15.02	Linear Block 15 High Narrow	GHH 15 CA	-	-	-	-	-	28	23,7	26	26	61,4	M4	34	-	1697	1138		3.1 B GHH 15 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.15.02	Linear Block 15 Wide	GHW 15 CC	-	-	-	-	-	24	19,7	38	30	61,4	M5	47	-	1697	1138		BİLYALI ARABA GENİŞ Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.20.01	Linear Rail 20	GHR 20	17,5	60	6	9,5	8,5	-	-	-	-	-	-	-	20	-	-		4.003.04.20.01 Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.20.02	Linear Block 20 Narrow	GHH 20 CA	-	-	-	-	-	30	25,4	32	36	77,5	M5	44	-	2776	1775		3.1 B GHH 20 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.20.03	Linear Block 20 Narrow Long	GHH 20 HA	-	-	-	-	-	30	25,4	32	50	92,2	M5	44	-	3590	2118		3.1 B GHH 20 HA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.20.02	Linear Block 20 Wide	GHW 20 CC	-	-	-	-	-	30	25,4	53	40	77,5	M6	63	-	2776	1775		3.1 B GHW 20 CC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.20.03	Linear Block 20 Wide Long	GHW 20 HC	-	-	-	-	-	30	25,4	53	40	92,2	M6	63	-	3590	2118		3.1 B GHW 20 HC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.25.01	Linear Rail 25	GHR 25	22	60	7	11	9	-	-	-	-	-	-	-	23	-	-		4.003.04.25.01 Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.25.02	Linear Block 25 Narrow	GHH 25 CA	-	-	-	-	-	40	34,5	35	35	84	M6	48	-	3649	2648		Bilyalı Araba Dar Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.25.04	Linear Block 25 Low Narrow	GHL 25 CA	-	-	--	-	-	36	30,5	35	35	84	M6	48	-	3649	2648		3.1 B GHL 25 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.25.03	Linear Block 25 Narrow Long	GHH 25 HA	-	-	-	-	-	40	34,5	35	50	104,6	M6	48	-	4944	3275		3.1 B GHH 25 HA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.25.02	Linear Block 25 Wide	GHW 25 CC	-	-	-	-	-	36	30,5	57	45	84	M8	70	-	3649	2648		3.1 B GHW 25 CC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.25.03	Linear Block 25 Wide Long	GHW 25 HC	-	-	-	-	-	36	30,5	57	45	104,6	M8	70	-	4944	3275		3.1 B GHW 25 HC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.30.01	Linear Rail 30	GHR 30	26	80	9	14	12	-	-	-	-	-	-	-	28	-	-	4000	4.003.04.30.01 Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.30.02	Linear Block 30 Narrow	GHH 30 CA	-	-	-	-	-	45	39	40	40	97,4	M8	60	-	5219	3874		3.1 B GHH 30 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.30.04	Linear Block 30 Low Narrow	GHL 30 CA	-	-	-	-	-	42	36	40	40	97,4	M8	60	-	5219	3874		3.1 B GHL 30 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.30.03	Linear Block 30 Narrow Long	GHH 30 HA	-	-	-	-	-	45	39	40	60	120,4	M8	60	-	6916	4727		3.1 B GHH 30 HA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.30.02	Linear Block 30 Wide	GHW 30 CC	-	-	-	-	-	42	36	72	52	97,4	M10	90	-	5219	3874		3.1 B GHW 30 CC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.30.03	Linear Block 30 Wide Long	GHW 30 HC	-	-	-	-	-	42	36	72	52	120,4	M10	90	-	6916	4727		BİLYALI ARABA GENİŞ UZUN Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.35.01	Linear Rail 35	GHR 35	29	80	9	14	12	-	-	-	-	-	-	-	34	-	-	4000	4.003.04.35.01 Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.35.02	Linear Block 35 High Narrow	GHH 35 CA	-	-	-	-	-	55	47,5	50	50	112,4	M8	70	-	6916	4952		3.1 B GHH 35 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.35.04	Linear Block 35 Low Narrow	GHL 35 CA	-	-	-	-	-	48	40,5	50	50	112,4	M8	70	-	6916	4952		3.1 B GHL 35 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.35.03	Linear Block 35 Narrow Long	GHH 35 HA	-	-	-	-	-	55	47,5	50	72	138,2	M8	70	-	9163	6021		3.1 B GHH 35 HA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.35.02	Linear Block 35 Wide	GHW 35 CC	-	-	-	-	-	48	40,5	82	62	112,4	M10	100	-	6916	4952		3.1B GHW 35 CC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.35.03	Linear Block 35 Wide Long	GHW 35 HC	-	-	-	-	-	48	40,5	82	62	138,2	M10	100	-	9163	6021		3.1 B GHW 35 HC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.003.04.45.01	Linear Rail 45	GHR 45	38	105	14	20	17	-	-	-	-	-	-	-	45	-	-	4000	4.003.04.45 Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.02.45.02	Linear Block 45 High Narrow	GHH 45 CA	-	-	-	-	-	70	60,5	60	60	139,4	M10	86	-	10271	7757		3.1 B GHH 45 CA Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
4.005.03.45.02	Linear Block 45 Wide	GHW 45 CC	-	-	-	-	-	60	50,5	100	80	139,4	M12	120	-	10271	7757		3.1 B GHW 45 CC Dosya yükleme işlemi yapabilmeniz için sisteme kayıtlı olmanız gerekmektedir. Giriş için tıklayınız
